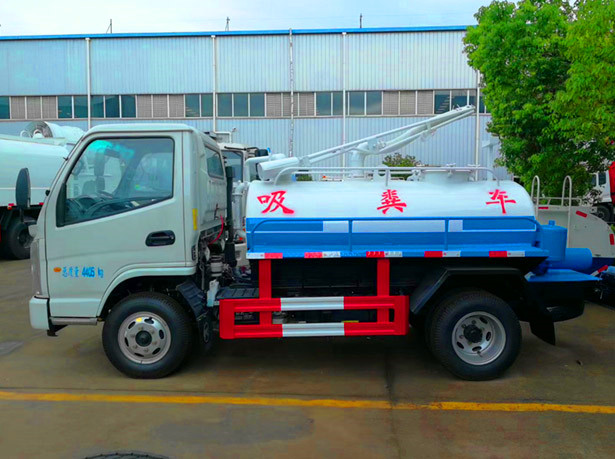

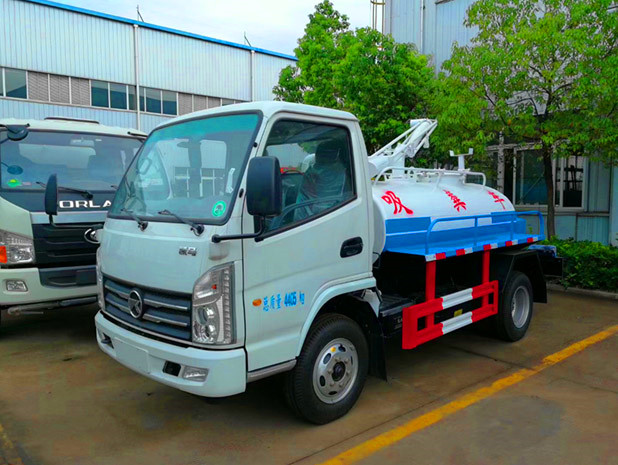

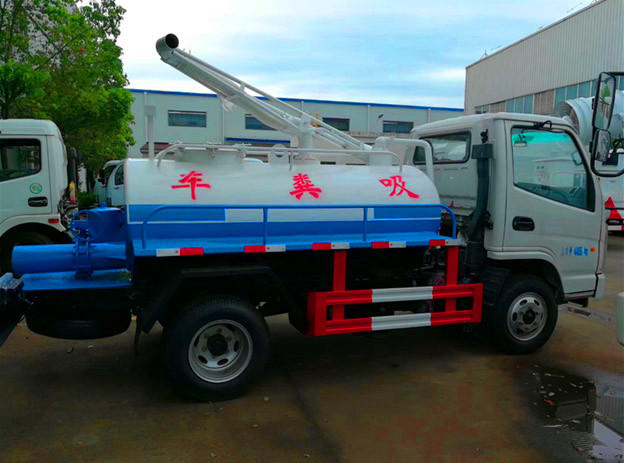

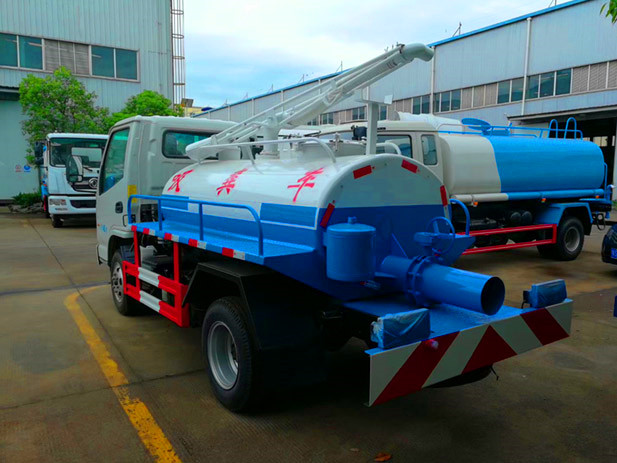

凱馬藍牌吸糞車-藍牌吸糞車

吸糞車車型選購：

      1、注意吸糞車板材質量，真空密封度，差的材質容易造成罐體變形等問題。

      2、真空套件的選擇，承壓能力和溫差的感知。國內套件首推威龍系列產品。

      3、后自流閥的選擇，根據本地作業環境，溫差等選擇。



    吸糞車主要有汽車底盤，罐體，吸糞裝置等組成。吸糞車的組成：油水分離器，水氣分離器，專用真空吸糞泵，容積壓力表，管網系

統， 吸物導管，自流閥，真空罐體，連通器（視糞窗），全自動防溢閥。

   凱馬藍牌吸糞車上裝配置：

    吸糞車罐體采用武鋼國標優質碳鋼板材，采用先進的滾塑工藝一次成型，具有高強度的耐腐蝕性，安裝大功率真空泵、吸力大吸程遠，安

裝浮球液位控制器，可帶電子報警裝置；安裝防溢裝置，防止污水因吸滿倒灌至真空泵系統。安裝大口徑排污閥，便于將各種污物、污泥

發放干凈。罐體頂部開窗，可進入罐內清理沉淀物，可自吸自排，使用方便。該車環保免征，免征公告，公告齊全，用戶可放心上戶

主要部件簡述

    1、罐體

    罐體的橫截面為橢圓形,罐體采用武鋼Q235A優質碳鋼板,厚度6mm,內部焊有兩道防波板以減小沖擊,罐體內有加強圈,后封頭有一排放門o在罐體頂部設有人孔并安裝有水氣分離器和吊桿總成。罐體底部有罐足通過U型螺栓與底盤固定在一起。

    2、油氣分離器

    油氣分離器主要由上蓋、分離器體、油塞、定位套、隔板等組成。它把從泵內出來的油氣分離,油通過油管流回泵內,對泵進行潤滑,氣體通過四通閥放空。

    3、水氣分離器

    水氣分離器主要由上蓋、壓簧、里套、外套、芯子等組成。它用來分離從罐體內出來的氣體。分離后的水自動流回罐體,氣體經四通閥進入真空泵。

    4、吊桿總成

    吊桿總成主要由吊桿座、吸物管、導物管、配重塊等組成,是抽吸液物的工具。

     5、氣路總成

    氣路總成主要由水氣分離器、真空泵、四通閥、油氣粗分離器、油氣分離器、管路等組成。當真空泵開始工作時,操縱四通閥手柄轉到標牌"抽"的位置,罐內氣體經過水氣分離器使水分和氣體分離,水自動流回罐體,氣體經四通閥進入真空泵,排出的氣體進入粗分離器,此時氣體將泵內油帶入油氣分離器,經過分離器使油、氣分開，油氣經油氣粗分離器由管路流回油氣分離器,氣體進入四通閥放空。(氣體一水氣分離器一四通閥一真空泵一粗分離器一油氣分離器一四通閥放空)

     6、真空泵

    真空泵主要由轉子、刮板、軸、凸輪套、殼體等組成,旋轉力矩由汽車發動機通過取力器和傳動軸傳到泵。駕駛員可在駕駛室內利用操縱手柄實現真空泵的開啟和關閉。泵的潤滑是在轉子運轉過程中將油氣分離器中的油通過油管吸入泵體內進行循環潤滑o

    7、液體報警器和液位計

   罐體上部安裝有液體報警器,后封頭安裝有板式液位計,防止污水外溢�？勺晕�自排，抽吸方便，具有真空度高、吸程遠的特點，可滿足不同用戶在不同的使用環境中使用。吸糞車可根據客戶要求加裝灑水功能，水、糞罐可獨立分倉，即可吸糞又可灑水，一車兩用。

    吸糞車化油器原理要使吸糞車能持續不斷地工作(行駛)，必須不間斷地向發動機供油、送氣，不僅供給，還要使它們恰當地混合，燃燒完了還要使廢氣能順利地排出。為此，燃油需要儲存在一個油箱內，將油箱中的燃油送入發動機，必須有油泵和管道。為了防止燃油遭受污染，需要濾清器加以過濾。

    外界空氣含有沙塵，送入發動機的空氣需要空氣濾清器予以過濾。清潔的空氣如何與燃油按需要配制，則需要一個不可缺省的部個，那就是吸糞車化油器。目前吸糞車上常用的都是單級旋轉油封真空泵，真空泵主要由泵體，轉子及其組建，泵殼，旋片，滑環，軸承蓋及密封裝置組成，轉子為易損件，為了方便拆卸修理，轉子回旋中心偏離于泵體中心。

    其工作原理是偏心轉子在取力器帶動下工作，把罐體吸入壓縮室，當壓力超過排氣口規定值后，壓縮室自動開啟，把壓縮空氣排出，這樣罐體內部空氣就被抽出，反復循環，罐體內部就形成真空。為了保證真空泵正常工作和避免污染，在生產吸糞車的時候還安裝了油氣分離器和水氣分離器來過濾壓縮氣體中的水汽和油氣。

吸糞車罐體工藝措施：

    1.先校正沖壓成形獨立的單元件，然后按順序從一頭開始裝配點固；

    2.工裝順序：上翼板→腹板→后罐堵→前罐堵→中間隔板→下翼板。點固焊縫尺寸為50/200mm，點固焊尾處要填滿弧坑，以防微裂；



    3.點固后先把上翼板與腹板搭按角焊縫，完后再焊前、后罐堵的產焊縫，***后焊上翼板的對接縫；

    4.為了控制變形，采取中分逆向焊接法，即：二人同樣操作，控制線能量一致；

    5.焊接時操作要統一規范，尤其是焊接順序跟焊接速度，這樣可以有效的控制局部變形過大的問題；

   6.點固焊接完成后，整體出胎，出胎前要松開所有卡具，并把罐口點固好。

吸糞車罐體外型尺寸質量要求：

    1、縱向彎曲±3mm；

    2、軸線差±5mm；

    3、局部凹陷±5mm；

    4、不平度±2mm；

    5、焊縫加工后高低差+1mm；

    6、縱橫焊縫交叉不小于200mm；

吸糞車的保養：

     1、首先要注意洗車的頻繁，不可以太過頻繁，這樣反而容易損壞吸糞車車漆。



     2、洗車時要使用干凈的水，不然污水中的細沙會擦花車漆。



    3、要使用干凈專用的洗車毛巾，一般的毛巾摩擦性較強，很容易對吸糞車車漆造成損壞。



    4、洗車盡量在通風陰涼的地方進行。



    5、在洗車時要注意做好吸糞車一些部件的防水工作，例如喇叭、車燈等，以免喇叭失效或車燈起霧等。



    6、在夏季吸糞車行駛過后不要立即洗車，以免造成發動機損壞，應等到吸糞車溫度降下來再進行。

凱馬藍牌吸糞車公告參

	一汽解放汽車有限公司無錫柴油機廠| 廣西玉柴動力機械有限公司| 濰柴動力揚州柴油機有限責任公司|一汽解放汽車有限公司無錫柴油機廠
專用功能說明:
1、罐體有效容積1.96立方米,運輸介質:液態污物,密度800千克/每立方米,罐體外形尺寸(長×長軸×短軸) (mm)為:2600×1250×900;2、防護材料:Q235A碳鋼,左右側面防護及后部防護連接方式為焊接連接, 后部防護斷面尺寸:120×60,離地高度:480。3、ABS型號為:3CM4XL-4S/4K(4S/4M), ABS生產企業:廣州市科密汽車制動技術開發有限公司;4、專用裝置:罐體,主要用于用于抽排運水、 糞便、油污、泥漿等各種流體。5、隨底盤選裝駕駛室。
