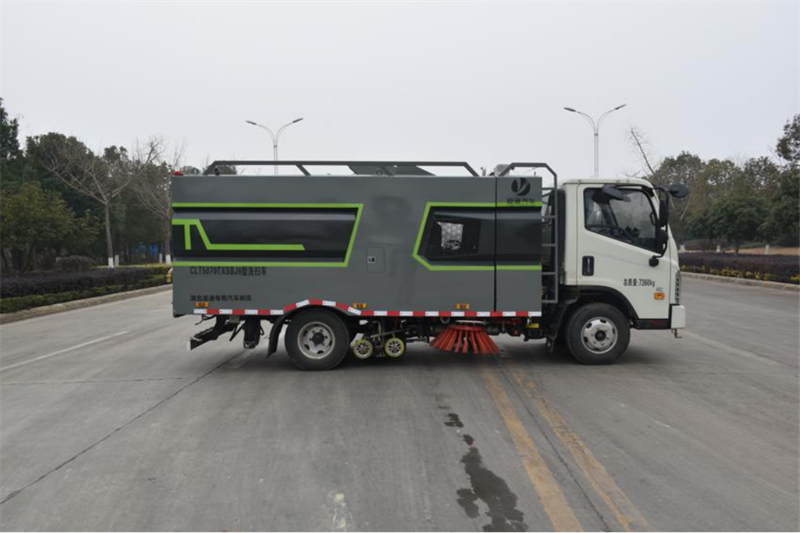

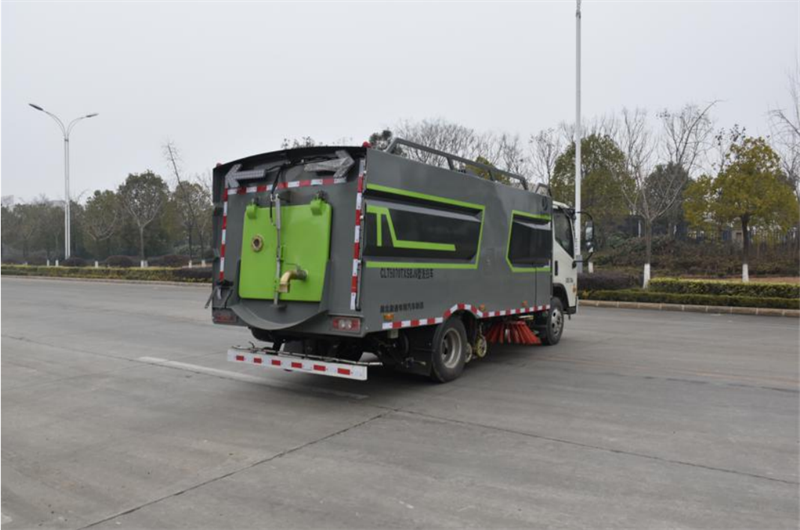

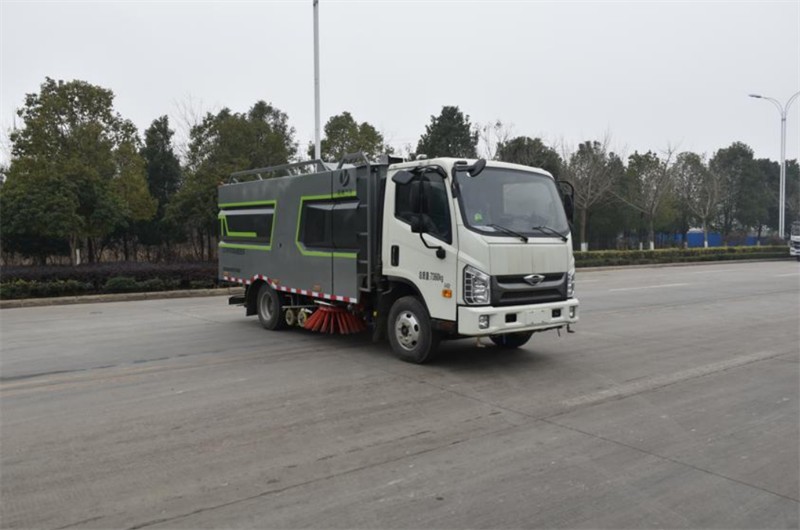

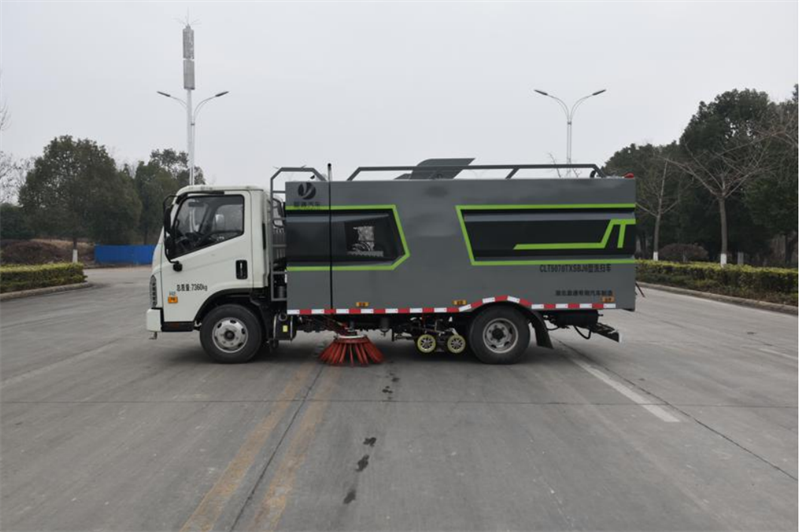

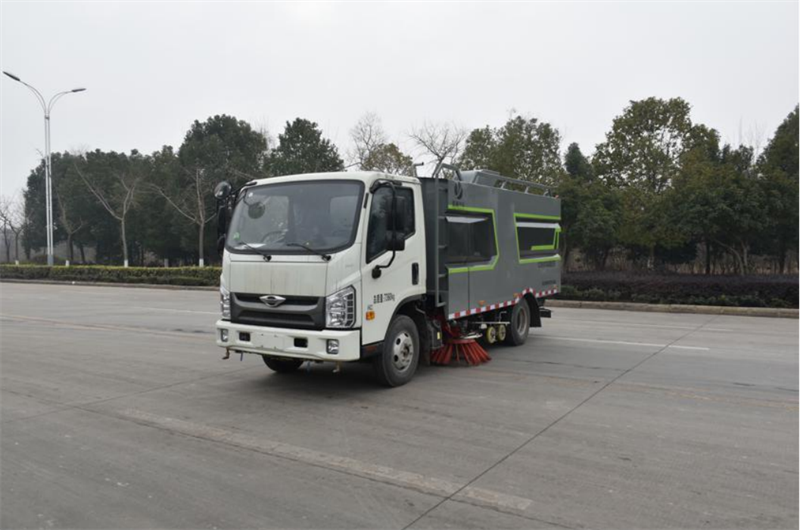

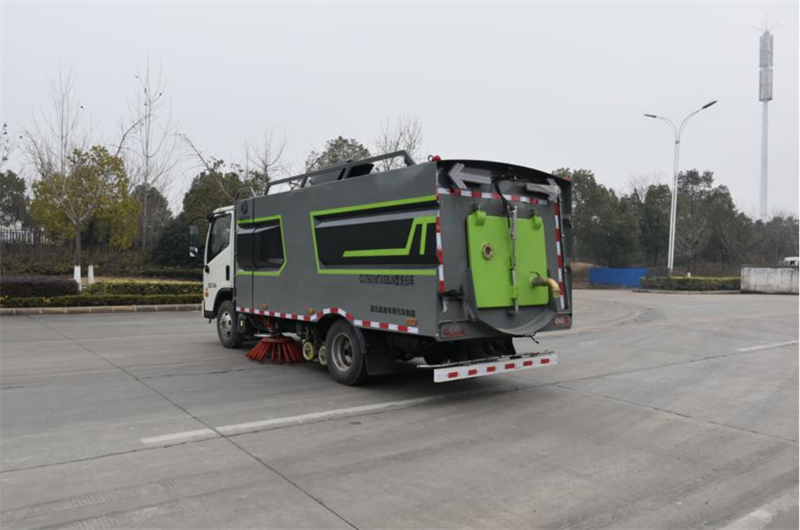

福田 H2 3360 軸距洗掃車資料 車輛概述： 洗掃車具有路面清洗，路面清掃路緣和路緣石立面洗刷、噴霧除 塵等多功能。 有“全洗掃”、“左洗掃”、“右洗掃”，多種作業模式可選擇。選擇“全 洗掃”模式清洗廣場和路面，清晰效率高效果好，洗凈率達 95%以上。 選擇“左洗掃”或“右洗掃”模式清洗路面和路緣。需要進行路面清 掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴 霧裝置，進行噴霧除塵作業。 洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、隧道、 橋梁、合理墻壁、路緣和路緣石立面的機械清洗、清掃、噴霧除塵等 清潔作業。

福田小型洗掃車-福田5方洗掃車

車輛技術參數： 【主要技術參數】 產品商標 縱昂牌 公告批次 342 產品名稱 CLT5070TXSBJ6 型洗掃車 產品號 ZRN696T201H

總質量(Kg) 7360 罐體容積(m3) 額定載質量(Kg) 1305

外形尺寸 6510×2100×2600

整備質量(Kg) 5860

貨廂尺寸 ×× 額定載客(人) 準拖掛車總質量(Kg) 駕駛室準乘人數(人) 3 載質量利用系數 接近角/離去角(°) 21/12 前懸/后懸 1130/2020 軸數 2 軸距 3360 軸荷(Kg) 2640/4720 最高車速(Km/h) 95 其它 該車主要作用于路面的清掃作業;專用裝置為洗掃裝置、垃圾箱。隨底盤選裝駕駛室;側防護 為專用裝置代替,后防護材料為:Q235 碳鋼,連接方式為:螺栓連接,后部防護截面尺寸 (mm):120×50,后部防護離地高度:350;ABS 系統控制器型號為 CM4XL-4S/4M,ABS 系統控 制器生產企業為廣州瑞立科密汽車電子股份有限公司.

【底盤技術參數】 底盤型號 BJ1076VEJDA-51 底盤名稱 載貨汽車底盤（二類） 商標名稱 福田牌 生產企業 北汽福田汽車股份有限公司 外形尺寸 5950×1925×2310 輪胎數 6 接近角/離去角(°) 21/16 輪胎規格 7.00R16LT 14PR 鋼板彈簧片數 3/6+6 前輪距 1550 燃料種類 柴油 后輪距 1485 排放標準 GB17691-2018 國Ⅵ 發動機型號 發動機生產企業 排量 功率(Kw) Q28-130C60 安徽全柴動力股份有限公司 2800 96

整車詳解：

本洗掃車采用福田 H2 國六二類底盤改裝，加裝副發動機、風機、 高壓水泵、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側 噴、吸盤內置高壓噴桿、氣動系統、液壓系統、專用裝置電控系統和 副車架等改裝而成。 改裝組件說明： 1、福田 H2 國六二類底盤，配備全柴 130 馬力發動機。

2、副發動機采用江鈴 87 馬力副發動機。

3、廈門南超自動離合器，減少風機啟動和停止時對發動機的沖擊。 離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗和 節省陳本的有點。

4、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大、使 用壽命長。

 5、高壓水泵采用德國品孚高壓水泵，流量合適，壓力高，清洗更徹 底。

 6、索羅天工、岡田精工、氣動閥、氣動閥門。

7、副發動機加裝空氣濾芯，機油濾芯，有效防止副發動機進灰塵， 以免導致拉缸。

8、左右立掃為單盤掃，減少了掃刷的數量和掃刷的消耗量，能降低 使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制， 可實現右掃和全掃等不同的作業模式。

 9、吸盤的吸口寬度達到 1600MM，確保作業總寬度達到≥2800MM。 4 個高度可調的吸嘴輪，能方便的調整和保證吸嘴與路面間的合理間 隙，從而達到更好的吸污效果，吸率更高。

10、吸盤內有高壓噴水裝置，噴嘴布置在吸盤內部，能最大限度沖洗 路面。左右高壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊， 保證噴水支架達到最佳的沖洗效果。

11、掃盤擺線馬達采用三洋馬達，使用壽命長，穩定可靠，故障率低。

12、液壓管路采用德國標準技術密封結構形式，抗震性好，密封性能 可靠，可實現無泄漏的密封效果。

 13、電磁閥采用海瑞普斯液壓電磁閥，關鍵電控元件采用施耐德電器 開關，可靠性高，使用壽命長。

14、加裝手動應急裝置，在副發動機停止的狀態下也能舉升垃圾箱， 便于維護保養。

 15、垃圾箱，采用不銹鋼制作，容積達到 3.5m³，廂體采用傾翻卸料。

16、清水箱，采用不銹鋼制作，容積達到 3m³。

17、車輛尾部倒車影像。

18、車輛尾部手動操作盒。

19、車輛尾部后噴霧桿，在節約水的同時消除二次污染及美化路面的 效果。

20、車輛自帶 15 米高壓洗車卷盤。

21、車輛前身帶前沖。

22、PLC 駕駛室操作作業

23、車輛后部采用 LED 箭頭燈，保證行車作業安全。
