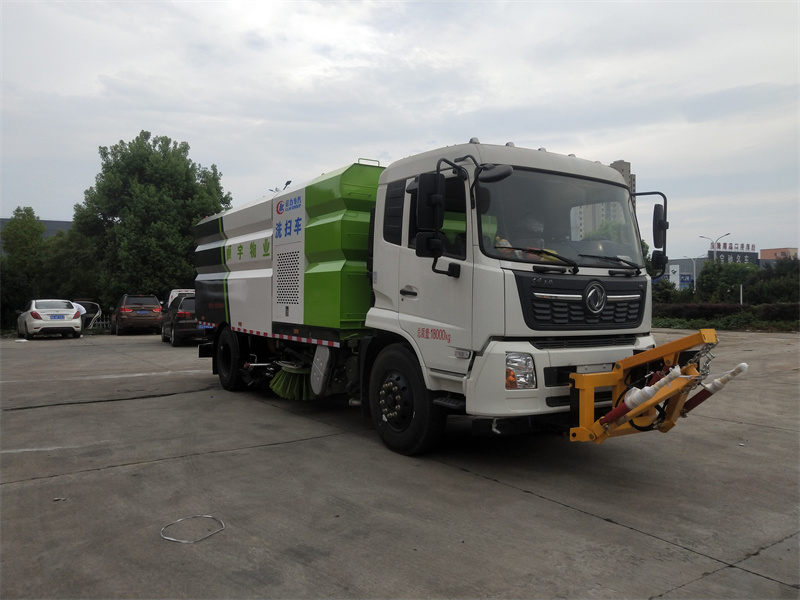

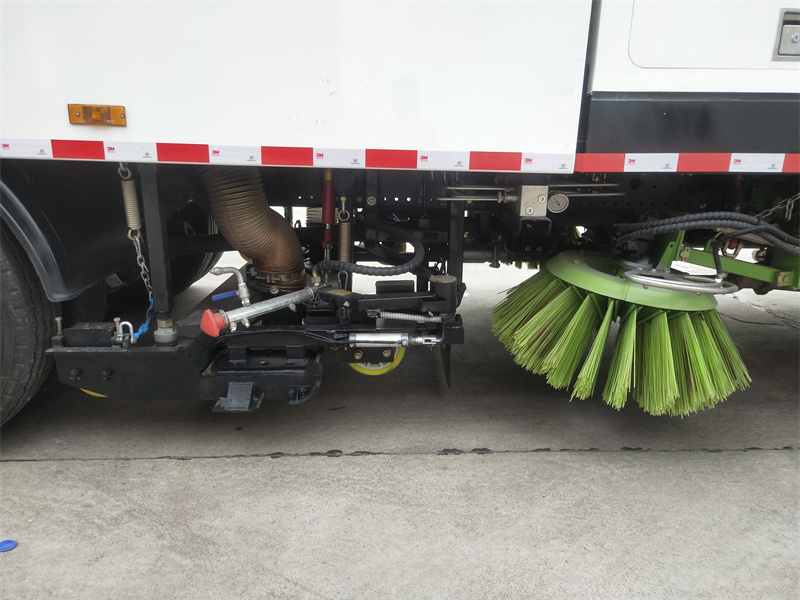

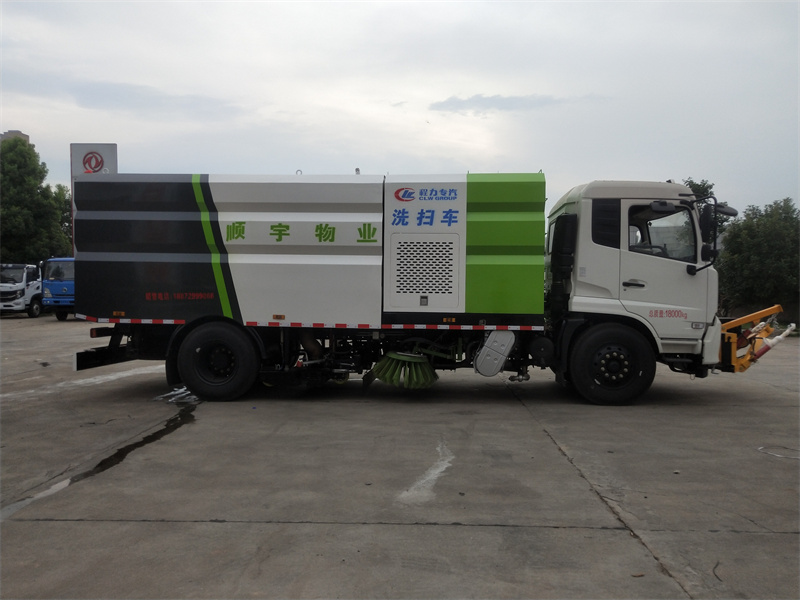

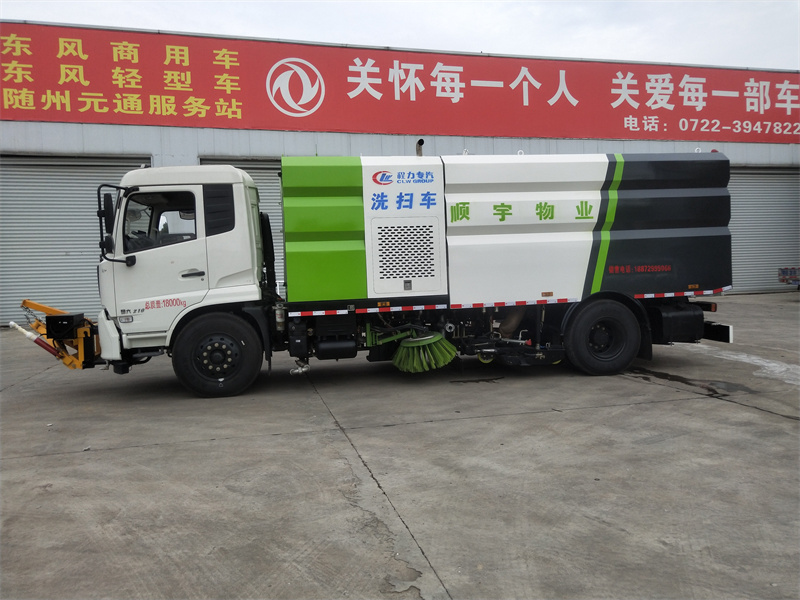

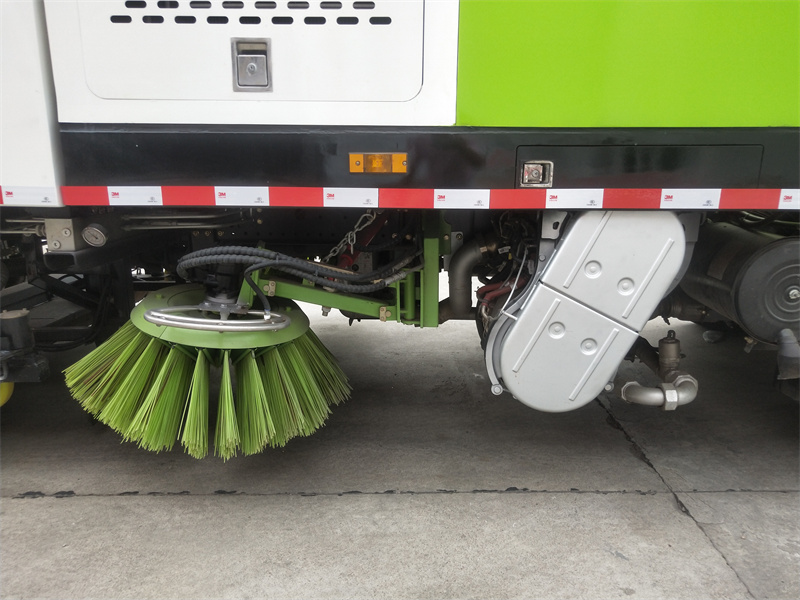

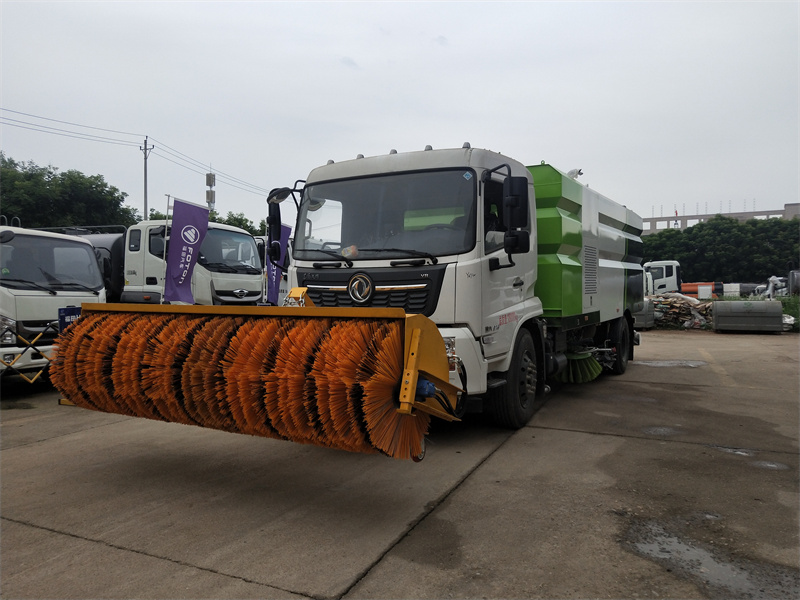

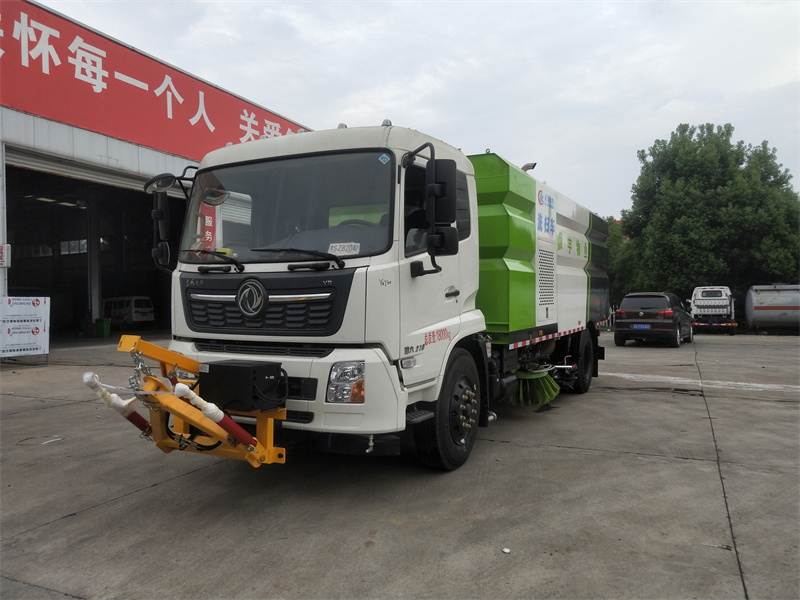

洗掃車采用中置兩刷盤，中置寬吸盤，配上具有防撞避障功能的V型高壓沖水架，組成一條大于3.5米的沖洗清掃帶。采用康明斯EQ6BT5.9-118型副發動機現階段亦有采用電動作為動力的驅動裝置橫置在車架中部，具有氣動離合裝置控制的抽吸風機布置在動力倉的左側。采用不銹鋼材料加工而成的水箱與垃圾箱均為采用方形瓦棱結構。水箱分為兩部位，一部分為前置獨立水箱，裝配在動力倉的前部;另一部分為設置在垃圾箱前部的水箱，可隨垃圾箱與動力倉罩同時升降。具有舉升功能的垃圾箱內裝配有高壓沖洗噴頭，使得卸料更為輕松、干凈徹底。能夠隨垃圾箱體舉升的動力倉罩可使動力系統的維修保養極為便利。采用歐美地區的名優配套部件，使得整車性能更為優良，工作更為可靠。

1、汽車底盤或新能源汽車底盤

2、副發動機或副電機

3、車廂

4、液壓閥組

5、掃刷驅動馬達

6、液壓系統過濾器

7、電控系統

8、旋渦水泵

9、清掃裝置

10、抽吸風機

11、中置掃刷

12、后置吸盤

13、不銹鋼垃圾箱及水箱

14、導流槽及大面積濾網

15、倒車以及掃盤影像

16、警示裝置

洗掃車噴射高壓水進行清洗作業，所以使用和操作方法有誤，則會導致人為事故，應慎重操作。

(1) 泥沙較多，一次未清洗干凈，洗掃車可重復進行。

①.在清洗作業時，如壓力穩定，為保護壓力表，可關閉壓力表開關。但工作狀況一有變化，應立即打開壓力表開關，以監視壓力變化

②.如水位處于危險水位時，應立即停止作業，進行加水;

(2) 洗掃車后退清洗

①.一人操作扶管器，以保護高壓膠管

②.卷管手柄置于"收"的位置，卷管器逆時針旋轉而卷繞高壓膠管;

③.調速旋鈕視污泥多少，適當調整收管速度;

④.打開洗管針閥;

⑤.加大手油門，使水泵轉速在1000-1200轉/分時，進行清洗;

⑥.噴頭接近入口時，調小手油門，使水泵在以較低速旋轉進行作業，直至清洗完此段下水道;

(3) 洗掃車下水道清洗作業時停車位置

①.清洗車應直線停在下水道沉井處，停車位置不適，則不僅降低作業效率，同時縮短膠管壽命;

②.清洗車應停在被清洗的一段下水道的下游井口，汽車面對下游停放;

a.管道完全堵塞和泥沙較多時，應從此段的最下游的沉井開始進行清洗作業;

b.一般則可從上游沉井開始進行清洗作業;

(4) 洗掃車水泵驅動操作

驅動前應檢查下述內容:

操作柜 ①.手油門置于"小"位置; ②.高壓三通閥置"回水"位置;

液壓系統 ①.油箱內是否注足油; ②.油箱下的兩截止閥是否打開;

水路系統 ①.水罐內是否注滿清水; ②.截止閥是否打開;③.過濾器上是否有堵物;④.檢查水泵曲軸箱的潤滑油量;

要點:卷管手柄置于"停"位置;調速旋鈕置于"慢"位置;壓力表開關置于"關"位置;洗管置于"關"位置;在確認以上各項均在正確位置后，起動發動機，將分動箱上的水泵離合操縱桿后搬，水泵既可低速動轉;

(5) 洗掃車一般注意事項

①.作業時，操作者不得離開操作柜，以便及時處理萬一出現的不測事故;

②.作業時，先用扶管器將噴頭送入管道內，再開三道閥，不得靠近噴頭，以免傷人;

③.輸水、洗車、清洗壁面切勿用高壓;

④.應使用干凈的清水，污水不僅縮短壽命，用時導致氣穴;

(6)洗掃車水罐供水方法

①.供水前，應檢查并清洗過濾器;

②.將輸水帶的一端擰入消防水栓或供水車上，另一端擰入水罐前右側上水接扣上;

③.供水時，可從儀表盤上的水位表上觀察水位;
